TSNとは
TSN(Time Sensitive Network)はデータの遅延やジッタを最小限に抑えフレームの到着時間を保証する確定性通信のネットワーク規格

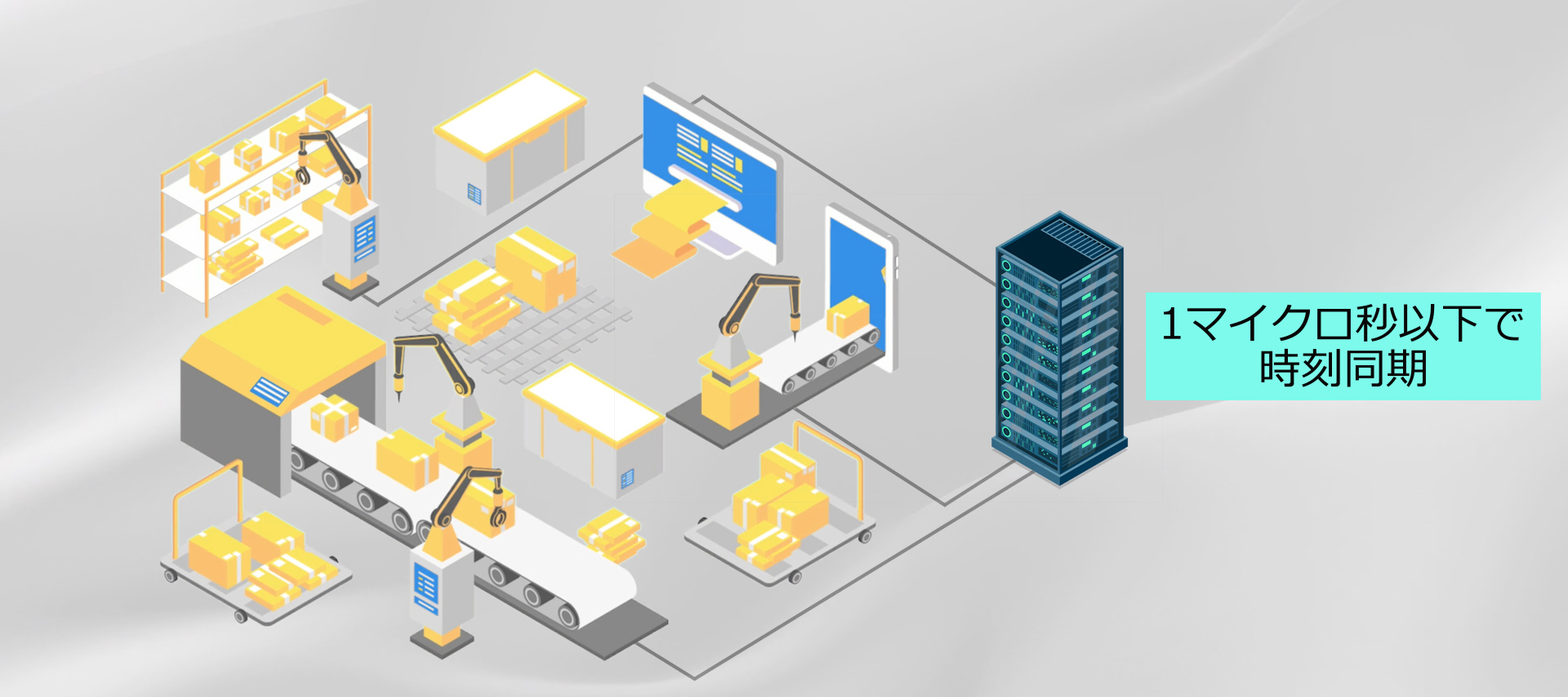

TSNは産業用イーサネットではすでに実装されており、生産工場のライン等で産業機器同士が1マイクロ秒（μs）以下の精度で各工程の時刻を同期している。
現状有線のみ対応のため、経年によるケーブルの緩み・抜けによる不具合あり。無線化することで、物理的なケーブルの接続不具合等の課題が発生。
AMRや無線の無人ロボット等、ワイヤレスの産業機器が工場内生産システムの協調制御に導入できない。
5G-TSN概要
3GPP※では、Release 16および17にて5GとTSNを統合し、上記のような確定性通信の実現を行うTSC（Time-Sensitive Communication）の仕様化が完了。
※Third Generation Partnership Project。 5Gの標準化活動プロジェクト
※Third Generation Partnership Project。 5Gの標準化活動プロジェクト

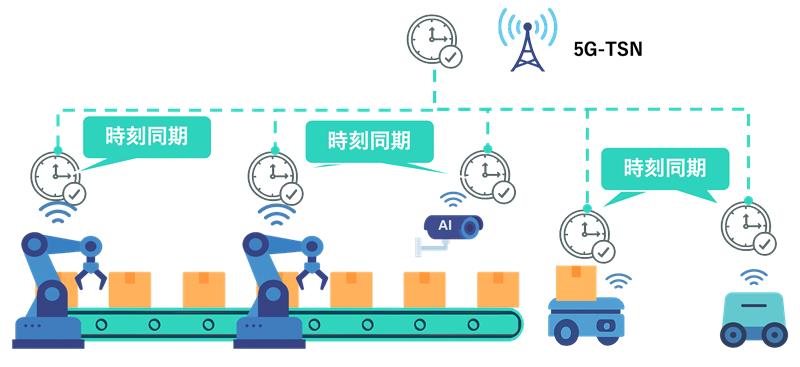

TSNの無線化により、物理的なケーブルの接続不具合が低減される。
ワイヤレスな協調制御の実現により、AMRや無線の無人ロボット、工場の柔軟な生産体制構築や設備のレイアウトフリーなど生産性の大幅な向上が期待されている。

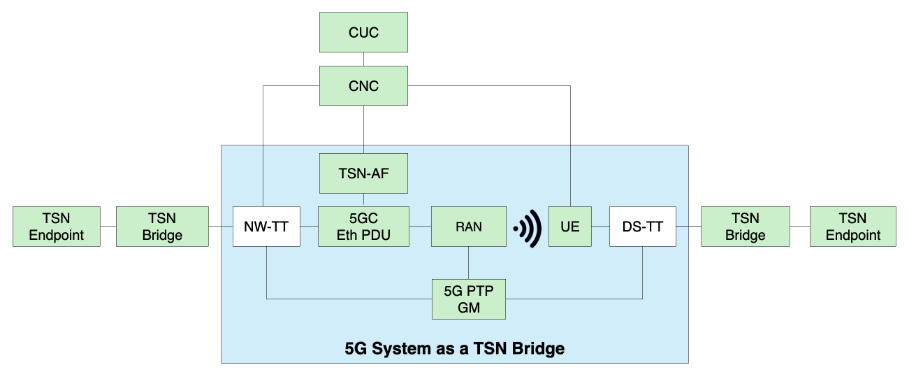

5G-TSN NW構成図
NW-TT、DS-TT がTSNネットワークと5Gネットワークを仲介し、5GシステムをTSN Bridgeとして機能させる。
TSN-AFがCUC/CNCや5Gシステムノードと連携し、5Gシステム内の通信確定性をTSNの要求仕様レベルまで維持、管理。
5Gシステムが5G内部のクロックとは別のTSNマスタークロックとも同期しTSNシステムの一部として機能。
5G-TSNがもたらすディスラプティブな変革を通じてつくり出される新しい産業の形
-個別制御から協調制御へ-
Smart Factory
工場
生産現場が配線レスになり、工場全体のデバイスがクラウドやAIとリアルタイムに連携が可能になる
Mobility
交通
Mobilityを従来の「個別制御」から「ネットワークで連携する協調制御」へ
Smart Grid
電力網
送電・分配・需要制御を即時に最適化 制御ネットワークと情報ネットワークを1つに統合
Medical
医療
手術支援や遠隔診断などで“時間のズレ”を解消 遠隔手術の実現や医療機器・システムを統合
5G-ACIA※におけるユースケース
※5G-ACIA 5Gの産業用利用の在り方を模索するために結成されたグローバルフォーラム
柔軟な生産フロー最適化
-人、カート、AGVの動きを継続的に追跡し、生産性を最適化-

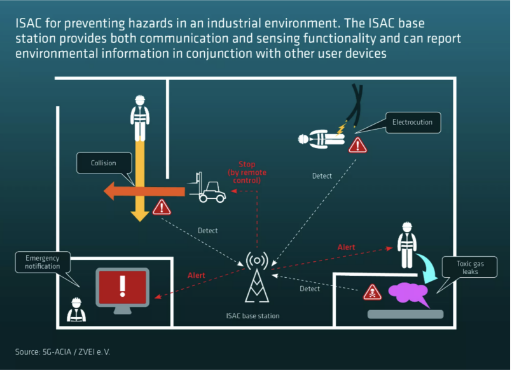

危険防止-転倒、挟まれ検知、危険警告

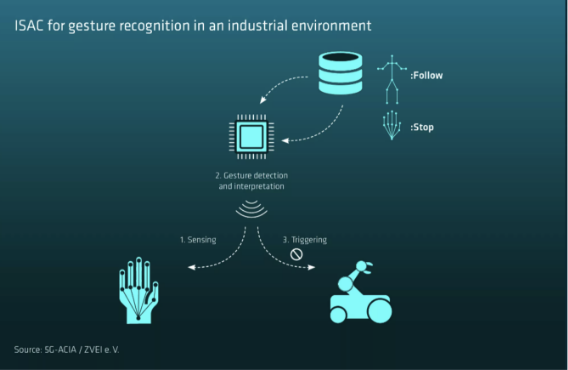

ジェスチャー認識ーハプティクス
出典：5GACIA

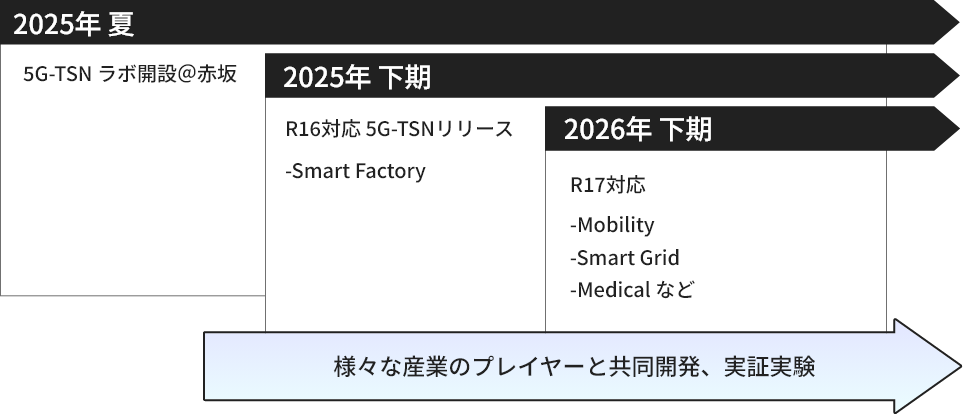

マイルストーン
世界最速、日本初の3GPP準拠 5G-TSN製品の開発ロードマップ
様々な産業のプレイヤーと共同開発、実証実験を開始予定
